vtc revisitée

Message par jevaplibre » 10 mai 2018, 10:30

présentation d'une box arrondie :lol:

dessinée sur freecad 016


imprimée en vertical pour avoir le moins de défaut sur les arrondis, les supports à 20% qui remplissent la box s'enlève très facilement. Poncée à l'eau jusqu'au 1000
bombe de peinture à 2€90 : primaire, couleur, et vernis :

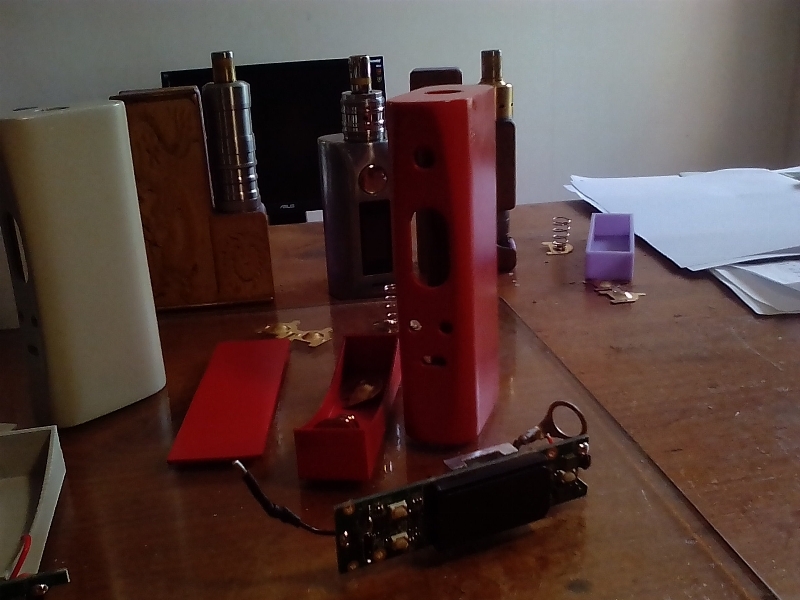

je n'avais plus de support bat , mais des supports en laiton négatif et positif, j'ai donc imprimé des supports bat

pour mettre le chip, faut tout précablé à dimension et souder les supports laiton en dehors de la box pour éviter de faire de la fonderie de box :lol:



ensuite enquiller le 510 (préparer avec la longueur de fil) le serrer à bloc, et reste 2 soudures à faire, chip non posé dans la box, opération délicate !
enquiller les switch
aradilte sou le chip et avec prière on fait une rotation du tout pour caler le chip avec sa fenêtre de protection pour le caler dans son emplacement.....sur le dessin, le décroché de la fenêtre sert de guide.....on appuie bien on verifie que les switch sont bons.
ensuite on vient coller le support bat en poussant les fils....
on colle les supports en laiton.....

et hop :
un aimant collé sur le capot qui vient se poser sur l'accu suffit à le maintenir


et au finish mes 3 box on fière allure au coté de l'Asmodus qui sort d'une usine équipée de super machine outil !!!! :bigsmile :bigsmile


me reste une chose à faire, graver 0.4 mm une image sur bois d'épaisseur de 1 mm.....et ce sera fini !!!

ma prochaine box sera une BF -arrondie-...elle sera un peu + large !!!!

Avatar du membre
Emirius
Murène
Murène
Messages : 459
Enregistré le : 19 mars 2018, 20:46
Localisation : Brest
Je suis : un vapoteur

Re: vtc revisitée

Message par Emirius » 10 mai 2018, 10:52

Mais tu vas finir Modeur !! :lol:

Bravo !! :bravoo
Le rire est le plus court chemin d'un homme à un autre.

Avatar du membre
Mavap
Brochet
Brochet
Messages : 229
Enregistré le : 02 sept. 2017, 19:38
Je suis : un vapoteur

Re: vtc revisitée

Message par Mavap » 10 mai 2018, 10:54

en effet bravo ! super boulot
:bravoo :bravoo

Avatar du membre
Porthos
Membre fondateur
Membre fondateur
Messages : 1338
Enregistré le : 25 août 2017, 18:42
Localisation : Occitania
Je suis : un vapoteur

Re: vtc revisitée

Message par Porthos » 10 mai 2018, 12:08

Super taf !
:respect
En ce qui me concerne, j'ai toujours été fasciné par les détenteurs de vérité qui, débarrassés du doute, peuvent se permettre de se jeter tête baissée dans tous les combats que leur dicte la tranquille assurance de leurs certitudes aveugles.


Pierre Desproges

Avatar du membre
Cassandre
Membre fondatrice
Membre fondatrice
Messages : 468
Enregistré le : 25 août 2017, 18:10
Je suis : une vapoteuse

Re: vtc revisitée

Message par Cassandre » 10 mai 2018, 17:36

:bravoo :respect
Les couleurs rendent mieux en photo que sur Discord

Avatar du membre
jevaplibre
Murène
Murène
Messages : 489
Enregistré le : 30 août 2017, 18:17
Localisation : vendée
Je suis : un vapoteur

Re: vtc revisitée

Message par jevaplibre » 13 mai 2018, 08:43

pour le bois çà va attendre un peu....

j'ai décidé de passer les images au laser.....çà sera plus chouette !!!

mais faut que j'imprime un support laser...po envie de démonter la broche de la CNC :roll:

Avatar du membre
D'Artagnan
Membre fondateur
Membre fondateur
Messages : 167
Enregistré le : 25 août 2017, 18:14
Je suis : un vapoteur

Re: vtc revisitée

Message par D'Artagnan » 15 mai 2018, 18:19

Très jolies réalisations !

Avatar du membre
FogBank
Congre
Congre
Messages : 319
Enregistré le : 02 sept. 2017, 22:26
Localisation : Landes
Je suis : un vapoteur

Re: vtc revisitée

Message par FogBank » 16 mai 2018, 12:14

Super boulot :bravoo

noursipluche
Carpe
Carpe
Messages : 134
Enregistré le : 10 sept. 2017, 10:05
Je suis : un vapoteur

Re: vtc revisitée

Message par noursipluche » 20 mai 2018, 12:30

Elles sont vraiment très jolies ces VTC revisitées <3

Avatar du membre
jevaplibre
Murène
Murène
Messages : 489
Enregistré le : 30 août 2017, 18:17
Localisation : vendée
Je suis : un vapoteur

Re: vtc revisitée

Message par jevaplibre » 22 mai 2018, 19:21

je dessine un modèle BF proto avec mon porte accus pla avec ressort :lol: et une bouteille de pico squeeze (dessin non fini)


qui sera poncée et peinte vernie également + gravure laser sur bois de 1 mm d'épaisseur collé sur capot et l’autre face

Avatar du membre
jevaplibre
Murène
Murène
Messages : 489
Enregistré le : 30 août 2017, 18:17
Localisation : vendée
Je suis : un vapoteur

Re: vtc revisitée

Message par jevaplibre » 01 juin 2018, 10:18

reste à vernir :




sur bois 1 mm au laser

Avatar du membre
Cassandre
Membre fondatrice
Membre fondatrice
Messages : 468
Enregistré le : 25 août 2017, 18:10
Je suis : une vapoteuse

Re: vtc revisitée

Message par Cassandre » 01 juin 2018, 11:36

:bravoo :top

Avatar du membre
jevaplibre
Murène
Murène
Messages : 489
Enregistré le : 30 août 2017, 18:17
Localisation : vendée
Je suis : un vapoteur

Re: vtc revisitée

Message par jevaplibre » 02 juin 2018, 11:58

savez ou trouver le système télescopique pour enquiller la bottle comme sur la squeeze ? :?:
